Привод тарелки СВЧ (коплер) Н-22мм

Привод тарелки СВЧ (коплер) Н-22мм - компонент для мелкой бытовой техники, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором куплеры, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам куплеры по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для мелкой бытовой техники и можем предложить более выгодную цену на такой товар, как - привод тарелки свч (коплер) н-22мм, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Привод тарелки СВЧ (коплер) Н-22мм

1. Краткое описание

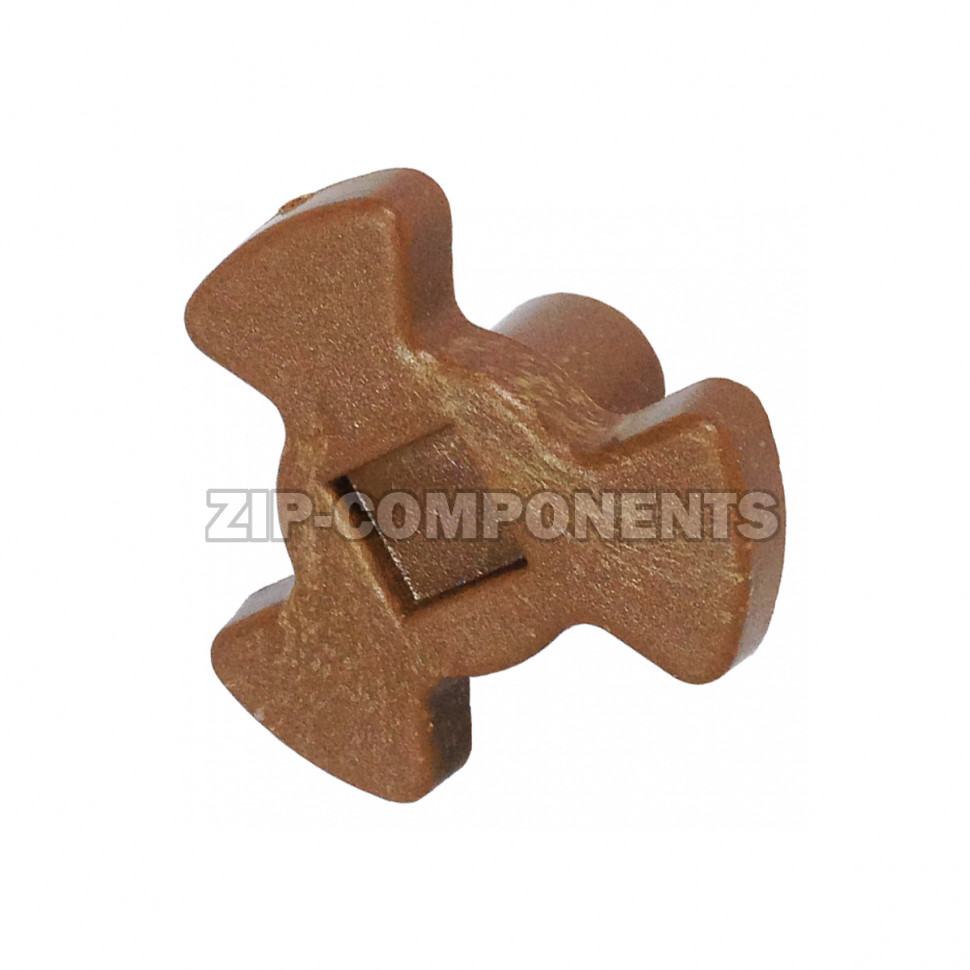

Коплер (коуплер, муфта привода) H=22 мм — это пластиковая крестовина-муфта универсального типа, устанавливаемая на вал двигателя вращения в центре камеры микроволновой печи и передающая крутящий момент от мотора к стеклянному поддону. Деталь имеет трёхлопастную конструкцию («трилистник») и изготавливается из термостойкого пластика. Благодаря стандартным посадочным размерам коплер совместим с широким рядом микроволновых печей различных брендов, в которых применяется муфта общей высотой 22 мм.

2. Назначение и применение
Коплер является связующим звеном между двигателем вращения и стеклянным поддоном микроволновой печи:

Передача вращения — коплер надевается на шлицевой или D-образный вал двигателя и передаёт крутящий момент к стеклянной тарелке через три лопасти.
Равномерный разогрев — вращение тарелки обеспечивает равномерное распределение микроволнового излучения по объёму продукта.
Амортизация — пластиковый коплер поглощает вибрации двигателя, предотвращая их передачу на тарелку.
Защита двигателя — при заклинивании тарелки коплер может проскальзывать или ломаться, защищая двигатель от перегрузки и перегорания.

3. Основные характеристики
Параметр    Значение
Тип детали    Коплер (коуплер, муфта привода тарелки СВЧ)
Тип исполнения    Универсальный
Общая высота (H)    22 мм
Высота трилистника (T)    5 мм
Диаметр (D)    34 мм
Форма посадочного отверстия    D-образная / шлицевая (зависит от модификации)
Количество лопастей    3
Материал    Термостойкий пластик
Максимальная температура эксплуатации    До +250 °C
Цвет    Чёрный / коричневый / белый (зависит от партии)
Совместимые партномера    95TR22, FOK75022, MA0220A, KPU022
Совместимые бренды    Универсальный (см. полный список)
Оригинал / аналог    Аналог (универсальный)
Страна производства    Китай
Вес нетто    Около 10 г
Количество в упаковке    1 шт.

4. Признаки неисправности
Коплер подвергается постоянным механическим нагрузкам и тепловому воздействию. Типичные признаки износа или поломки:

Тарелка не вращается — коплер сломан, треснул или стёрся, вращение от двигателя не передаётся на тарелку. Самый частый симптом.
Тарелка вращается рывками или неравномерно — лопасти частично обломаны или изношены, зацепление с тарелкой нестабильное.
Пища разогревается неравномерно — тарелка вращается медленно или периодически останавливается из-за проскальзывания коплера на валу.
Посторонний шум при работе — треск, хруст или скрежет; изношенный коплер цепляет роликовое кольцо или дно камеры.
Коплер не снимается с вала — пластик деформировался от нагрева и «приварился» к валу; при попытке снятия крошится.
Видимые повреждения — трещины, сколы лопастей, следы оплавления, деформация посадочного отверстия.
Запах горелого пластика — перегрев из-за трения при заклинивании тарелки.

5. Полный список совместимых моделей
Поскольку коплер H=22 мм является универсальной деталью, его совместимость определяется размерами посадочного места — общей высотой вала двигателя 22 мм. Ниже приведён максимально полный список брендов и модельных рядов, в которых применяется коплер с указанными размерами.

LG:

MS-2022D, MS-2022W, MS-2042D, MS-2042DB, MS-2042DARB, MS-2042DR, MS-2042DW, MS-2042DS, MS-2043DW, MS-2049W, MS-2052D, MS-2052DR, MS-2052DW, MS-2053F, MS-2053FW, MS-206VL, MS-2071L, MS-2082BR, MS-2082D, MS-2083BR, MS-2083D, MS-2083DR, MS-2083DW, MS-2083P, MS-2083R, MS-2084BR, MS-2084D, MS-2084W, MS-2086D, MS-2086W, MS-208J, MS-208JS, MS-2092D, MS-2093DR, MS-2093DW, MS-2093T, MS-2101J, MS-2103J, MS-2104BR, MS-2104D, MS-2104DW, MS-2104JR, MS-2105JR, MS-2303D, MS-2303DR, MS-2303DT, MS-2303DW, MS-2304D, MS-2304DR, MS-2304DW, MS-2305D, MS-2305DR, MS-2305DW, MS-2306D, MS-2306DW, MS-2306E, MS-2321W, MS-2322B, MS-2322W, MS-2323B, MS-2323E, MS-2323W, MS-2323WB, MS-2324B, MS-2324E, MS-2324W, MS-2325W, MS-2333B, MS-2333W, MS-2334B, MS-2334W, MS-2335B, MS-2335W, MS-2342B, MS-2342W, MS-2343B, MS-2343W, MS-2344B, MS-2344W, MS-2346B, MS-2346W, MS-2347B, MS-2347W, MS-2352B, MS-2352W, MS-2353B, MS-2353W, MS-2354B, MS-2354W, MS-2372B, MS-2372W, MS-2532B, MS-2532W, MS-2533B, MS-2533W, MS-2534B, MS-2534W, MS-2535B, MS-2535W, MS-2542B, MS-2542W, MS-2543B, MS-2543W, MS-2544B, MS-2544W, MS-2572B, MS-2572W, MS-2582B, MS-2582W, MS-2583B, MS-2583W, MS-2584B, MS-2584W, MS-2585B, MS-2585W, MS-2586B, MS-2586W, MS-2587B, MS-2587W, MS-2589B, MS-2589W, LMV2030ST, LMV2030BD, LMV2073ST, LMV2073BD, LMV2073SW, LMV2073WW, LMV2083ST, LMV2083SW, LMV2083WW, LMV2083BD, MH-6032G, MH-6033G

Samsung:

ME711K, ME711KR, ME711KR-L, ME712K, ME712KR, ME712MR, ME712MR-W, ME713KR, ME731K, ME731KR, ME731KR-L, ME731KR-S, ME732K, ME732KR, ME732KR-S, ME733K, ME733KR, ME733KR-S, ME73BR, ME73MR, ME73MR-S, ME81K-1, ME81KRW-1, ME81KRW-2, ME81MRTB, ME83D, ME83DR, ME83KRQS, ME83KRQW, ME83KRS, ME83KRW, ME83M, ME83MR, ME83MRTB, ME83MRTS, ME83MRTW, ME83X, ME83XR, ME87M, ME88SSTR, MW711K, MW711KR, MW712BR, MW712K, MW712KR, MW713K, MW713KR, MW71B, MW731K, MW731KR, MW732K, MW732KR-S, MW733K, MW733KR, MW73B, MW73BR, GE711K, GE711KR, GE712K, GE712KR, GE712MR, GE713KR, GE731K, GE731KR, GE732K, GE732KR, GE733K, GE733KR, GE73BR, GE73MR, GE81K-1, GE81KRW-1, GE83D, GE83DR, GE83KRS, GE83KRW, GE83M, GE83MR, GE83X, GE87M, GW711K, GW712BR, GW712K, GW713K, GW71B, GW731K, GW731KR, GW732K, GW732KR, GW733K, GW733KR-S, GW73B, GW73BR

Bosch:

FFL020MS1, FFL020MW1, FEL053MS1, FEL053MS2, FEL053MW1, FEL053MW2, FFL023MS0, FFL023MW0, FFL024MS0, FFL024MW0, FFL024MB0, FFL523MS0, FFL523MW0, FFL524MS0, FFL524MW0, FFL524MB0, FFL634MS0, FFL634MW0, BFL523MS0, BFL523MW0, BFL523MB3, BFL524MS0, BFL524MW0, BFL524MB0, BFL623MS0, BFL623MW0, BFL623MB3, BFL623MB4, BEL554MS0, BEL554MW0, BEL554MB0, BEL653MS0, BEL653MW0, BEL653MB3, HMT84M451, HMT84M651, HMT84G451, HMT84G651, HMT85ML23, HMT85MR23, HMT85ML63, HMT85MR63, HMT72M420, HMT72M650, HMT75M451, HMT75M651

Panasonic:

NN-ST251WZPE, NN-ST251BZPE, NN-ST252WZPE, NN-ST252BZPE, NN-ST271WZPE, NN-ST271BZPE, NN-ST341WZPE, NN-ST341BZPE, NN-GD371S, NN-GD371W, NN-GD371B, NN-GD461S, NN-GD461W, NN-GD461B, NN-SD371S, NN-SD371W, NN-SD371B, NN-SD461S, NN-SD461W, NN-SD461B, NN-E281W, NN-E281B, NN-E271W, NN-E271B, NN-E282W, NN-E282B, NN-E283W, NN-E283B, NN-K125W, NN-K125B, NN-K155W, NN-K155B, NN-K165W, NN-K165B

Sharp:

R-207ES, R-207EW, R-207EB, R-227ES, R-227EW, R-227EB, R-237ES, R-237EW, R-237EB, R-247ES, R-247EW, R-247EB, R-257ES, R-257EW, R-257EB, R-287ES, R-287EW, R-287EB, R-297ES, R-297EW, R-297EB, R-A52ES, R-A52EW, R-A52EB, R-A53ES, R-A53EW, R-A53EB, R-A72ES, R-A72EW, R-A72EB, R-A82ES, R-A82EW, R-A82EB, R-G52ES, R-G52EW, R-G52EB, R-G53ES, R-G53EW, R-G53EB, R-G72ES, R-G72EW, R-G72EB, R-G82ES, R-G82EW, R-G82EB, R-K52ES, R-K52EW, R-K52EB, R-K53ES, R-K53EW, R-K53EB, R-K72ES, R-K72EW, R-K72EB, R-K82ES, R-K82EW, R-K82EB

Daewoo:

KOR-5A0BW, KOR-5A0BS, KOR-610S, KOR-620S, KOR-630A, KOR-640A, KOR-650A, KOR-660A, KOR-670A, KOR-680A, KOR-7A9GW, KOR-7B0GW, KOR-7C0GW, KOR-7D0GW, KOR-7E0GW, KOR-7F0GW, KOR-7G0GW, KOR-7H0GW, KOR-8A4BW, KOR-8A4BS, KOR-8A5BW, KOR-8A5BS, KOR-8B4BW, KOR-8B4BS, KOR-8B5BW, KOR-8B5BS, KOR-9A5BW, KOR-9A5BS, KOR-9B5BW, KOR-9B5BS

Midea:

MM720CFB, MM720C2MV-W, MM720C2MV-S, MM720CY6-W, MM720CKE, MM720C2BY, AM820CMF, AM820CMF-W, AM820CMF-B, EM720CFR-BG, EM720CFR-W, EG720CR1-S, EG720CR1-B, MI72170B, MI72170W, MI72200B, MI72200W, MI72200X, AM825P2ET-W, AM825P2ET-B, MG820CJ7-I1, MG820CJ9-I2, MM820B2Q-BL, MM820B2Q-SS, EM823A2GU-BK, EM823A2GU-SL, EM823A2GU-VE, EM925A2GU-BK, EM925A2GU-SL

Whirlpool:

AMW 140 IX, AMW 140 NB, AMW 150 IX, AMW 160 IX, MWO 617 SL, MWO 617 WH, MWO 618 SL, MWO 618 WH, AMW 439 IX, AMW 440 IX, AMW 441 IX, AMW 480, AMW 490 IX, AMW 494 IX, AMW 496 IX, AMW 497 IX, AMW 498 IX, AMW 505 IX, AMW 507 IX, AMW 510, AMW 583 IX, AMW 730 NB, AMW 730 WH, AMW 730 IX, AMW 731 WH, AMW 735 S, AMW 735 NB, AMW 735 IX, AMW 735 WH, VT 256 SL, FT 337 SL, MAX 36 IX, MAX 48

Indesit:

MWF MS20 W, MWF MS20 B, MWU 20 W, MWU 20 B, MWU 230 IX, MWU 230 BL, MWI 120 GX, MWI 120 IX, MWI 121.1 X, MWI 122.1 X, MWI 220 GB, MWI 222.1 X, MWA 121.1 X, MWA 122.1 X, MWA 222.1 X, MWH 1221 X, MWH 2021 B, MWH 2021 X, MWH 222.1 X, MWK 222.1 X, MWK 221.1 X

Hotpoint / Hotpoint-Ariston:

MWHA 201 W, MWHA 201 SB, MWHA 203 W, MWHA 203 B, MWHA 253 W, MWHA 253 B, MWHA 2622 MB, MF20G BL H, MF20G IX HA, MF25G BL H, MF25G WH H, MF25G IX HA, MWHA 122.1 X, MWHA 222.1 X, MWK 222.1 X

BBK:

17MWS-786S/B, 17MWS-786S/W, 20MWS-711M/WS, 20MWS-711M/B-M, 20MWS-711M/W-M, 20MWG-732T/B-M, 20MWG-733T/BS-M, 23MWS-852S/B, 23MWS-852S/W, 23MWC-982S/SB-M, 23MWC-982S/SW-M, 20MWS-701M/WS, 20MWS-701M/B-M, 17MWS-710S/B, 17MWS-710S/W

Vitek:

VT-1683, VT-1683-S(SR), VT-1683-SSR, VT-1680W, VT-1680S, VT-1680, VT-1692, VT-1660, VT-1660W, VT-1660B, VT-1655, VT-1655W, VT-1655B, VT-1645, VT-1645W, VT-1645B, VT-1639, VT-1639W, VT-1639B, VT-1625, VT-1625W, VT-1625B, VT-1616, VT-1616W, VT-1616B

Supra:

MWS-1804, MWS-1804W, MWS-1812, MWS-1812W, MWS-1901, MWS-1901W, MWS-2003, MWS-2003W, MWS-2004, MWS-2004W, MWS-2103, MWS-2103W, MWS-2201, MWS-2201W, MWS-2301, MWS-2301W

Scarlett:

SC-MW9000S12, SC-MW9020S08D, SC-MW722017, SC-MW722019, SC-MW722020, SC-MW722021, SC-MW722022, SC-MW722023, SC-MW722024, SC-MW722025, SC-MW722026, SC-MW722027, SC-MW722028, SC-MW722029, SC-MW722030

Polaris:

PWMS 1720GLW, PWMS 1720GLB, PWMS 2020GLW, PWMS 2020GLB, PWMS 2220GLW, PWMS 2220GLB, PWMS 2320GLW, PWMS 2320GLB, PWMS 2520GLW, PWMS 2520GLB

Redmond:

MW2904, RM-2002, RM-2006, RM-2010, RM-2011, RM-2012, RM-2013, RM-2014, RM-2015, RM-2016, RM-2017, RM-2018, RM-2019, RM-2020

Rolsen:

MG2050, MG2050B, MG2050W, MG2051, MG2051B, MG2051W, MG2070, MG2070B, MG2070W, MW2007, MW2009, MW2010, MW2012, MW2014

Mystery:

MMW-2006, MMW-2007, MMW-2009, MMW-2010, MMW-2011, MMW-2012, MMW-2013, MMW-2014, MMW-2015, MMW-2016, MMW-2017, MMW-2018

DEXP:

EL-90, EL-70, EL-70W, EL-70B, EL-90W, EL-90B, BLD25BB, BLD25BW, BLD25BL, MS-70, MS-70W, MS-70B, MS-90, MS-90W, MS-90B

Gorenje:

MO17E1W, MO17E1B, MO17E1WH, MO20E1W, MO20E1B, MO20E1S, MO20E1W2, MO20E1T4, MO20E1T, MO4250CLI, BM251SG2BG, BM201AG1BG, BM201AM1X, BM201EM1X, BM235SY2W

Electrolux:

EMZ421MMK, LMS4253TMK, KVMDE46X, EMS26005OX, EMS26005OW, EMS26005OB, EMS26205OX, EMS26205OW, EMS26205OB, EMS30400OX, EMS30400OW, EMS30400OB

BEKO:

MGB20131B, MGB20131W, MGB20131X, MGB20132B, MGB20132W, MGB20132X, MGB25133B, MGB25133W, MGB25133X

Hisense:

H20MOBP1, H20MOBS1, H20MOBW1, H20MOBP2, H20MOBS2, H20MOBW2, H23MOBP1, H23MOBS1, H23MOBW1, BIM325GI63DBG

Comfee:

CMW207D02W, CMW207D02B, CMG207E03S, CMG207E03B, CBM200GB, CBM201X, CBM300GB

Haier:

HMB-MM207SA, HMB-MM207WA, HMB-MM208BA, HMB-MM207SB, HMX-BDG259LX, HMX-BTG259W

Hyundai:

HYM-M2038, HYM-M2044, HYM-D3029, HYM-D3027, HYM-M2023

Toshiba:

MM-EG24P(BM), MM-EM24P(WH), MW2-MM20PF(BK), MW3-EM21PE(WH)

Candy:

CMW20SMW-07, CMW20SMW-07W, CMG207E03S

Kuppersberg:

HMW 615 B, HMW 650 BX, TMW 202 W, TMW 231 B

Maunfeld:

CMO 20GWS, CMO 21GWS, CMO 25GBS

Korting:

KMI 2025 W, KMI 2025 B, KMI 2025 X

Oursson:

MW2000W, MW2000B

Casо:

SMG 20, SMG 25

Harper:

20-MW700, 20-MW900, 23-MW900

Tesler:

MM-2004, MM-2005, MM-2008

Centek:

CT-2001, CT-2002, CT-2005

Elenberg:

MW-2021, MW-2022, MW-2023, MW-2024, MW-2025, MW-2026

Irbis:

17MS-90, 17MS-90W, 17MS-90B, 20MS-100, 20MS-100W, 20MS-100B, 23MS-120, 23MS-120W, 23MS-120B

Shivaki:

SHMO-2017, SHMO-2018, SHMO-2019, SHMO-2020, SHMO-2021, SHMO-2022

Akai:

AMW-2001, AMW-2002, AMW-2003, AMW-2004, AMW-2005

Zanussi:

ZMS201E, ZMS201W, ZMS201B, ZMS202E, ZMS202W, ZMS202B

Kenwood:

K25SW10, K25SW11, K25SW12, K25M20, K25M21, K25M22

Bork:

MW IIEI 1323 IN, MW IIEI 1323 IW, W500, W700, W900

Galanz:

MOS-2401FMW, MOS-2401FMB, MOS-2401FMG

Starwind:

SMW3820, SWM5520, SMW3020

Brayer:

BR2503

Tuvio:

MW01BB, MW17BB

Leran:

FMO 2031 IX, FMO 20M22 B, FMO 20D60 B

Schaub Lorenz:

SL MW G 2011, SL MW G 2012

Krona:

MWO 2011W, MWO 2012B

Monsher:

MMH 201 W

6. Важно
Коплер H=22 мм является универсальной деталью и не привязан к конкретному бренду или модели. Совместимость определяется исключительно размерами посадочного места: если оригинальная деталь имеет общую высоту 22 мм, наружный диаметр 34 мм и высоту трилистника 5 мм — универсальный коплер подойдёт.
Существует ряд близких по размеру вариантов, которые внешне похожи, но не взаимозаменяемы: H=21 мм, H=23 мм, H=23,5 мм, H=26 мм, H=29 мм. Перед покупкой обязательно измерьте оригинальную деталь или посадочный вал двигателя штангенциркулем или линейкой.
Форма посадочного отверстия может быть D-образной (с одной плоской стороной) или шлицевой (с гранями). Универсальный коплер обычно выпускается в модификации, подходящей для обоих типов вала — при установке убедитесь, что отверстие плотно садится на вал без проворачивания.
Совместимые партномера: 95TR22, FOK75022, MA0220A, KPU022 — деталь может поставляться под любым из этих артикулов, все обозначают один и тот же универсальный коплер.
Поскольку коплер является универсальным аналогом, его цвет (чёрный, коричневый, белый) и точные внешние характеристики могут незначительно отличаться от оригинальной детали. Функциональные параметры при этом полностью сохраняются.
Список совместимых моделей не может быть исчерпывающим — коплер подходит для любого прибора, в котором применяется муфта высотой 22 мм. Если вашей модели нет в списке, проверьте совместимость по размерам оригинальной детали.
Производитель оставляет за собой право изменять конструкцию и материалы без предварительного уведомления. Страна производства — Китай.

7. Рекомендации по установке
Отключите микроволновую печь от электросети — выньте вилку из розетки перед началом любых работ.
Извлеките стеклянную тарелку и роликовое кольцо из камеры печи, чтобы получить доступ к коплеру в центре дна камеры.
Снимите старый коплер — аккуратно потяните коплер вверх, снимая его с вала двигателя. Если коплер застрял (деформировался от нагрева), аккуратно подденьте его плоскогубцами или плоской отвёрткой, стараясь не повредить вал. Если коплер раскрошился, тщательно удалите все остатки пластика.
Осмотрите вал двигателя — убедитесь, что вал не повреждён, на нём нет остатков пластика и следов коррозии. При необходимости очистите вал.
Сравните новый коплер со старым — перед установкой убедитесь, что габариты нового коплера (H=22 мм, D=34 мм, T=5 мм) совпадают с оригинальной деталью. Особое внимание уделите общей высоте и форме посадочного отверстия.
Установите новый коплер — совместите посадочное отверстие коплера с валом двигателя и аккуратно наденьте, надавливая вниз до упора. Коплер должен сесть плотно, без люфта, но с возможностью свободного вращения вместе с валом.
Проверьте вращение — вручную поверните коплер, убедитесь, что он вращается плавно, без заеданий и проскальзывания на валу.
Установите роликовое кольцо и тарелку — верните роликовое кольцо на место, затем установите стеклянную тарелку. Убедитесь, что тарелка свободно ложится на лопасти коплера и вращается без перекосов.
Проверьте работоспособность — подключите печь к сети, поставьте в камеру стакан с воды, запустите режим разогрева на 30–60 секунд. Убедитесь, что тарелка вращается равномерно, без рывков и посторонних звуков, а вода нагрелась.
Если тарелка не вращается или коплер проскальзывает — отключите печь от сети и снимите коплер для повторной проверки посадки. Если проблема сохраняется, возможно, неисправен двигатель вращения — обратитесь к специалисту по ремонту СВЧ-печей.
