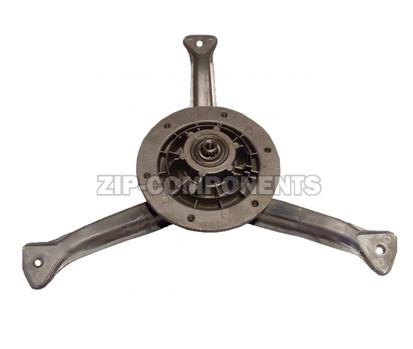

Крестовина барабана + суппорт в сборе (600/800об.) Indesit зам. 037028

Крестовина барабана + суппорт в сборе (600/800об.) Indesit зам. 037028 - компонент для стиральных машин, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором крестовины, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам крестовины по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для стиральных машин и можем предложить более выгодную цену на такой товар, как - крестовина барабана + суппорт в сборе (600/800об.) indesit зам. 037028, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

1. Краткое описание
Крестовина барабана с суппортом в сборе Indesit 037028 — готовый ремонтный узел, который объединяет силовую крестовину и опорный суппорт с подшипниковым блоком. Такая конструкция упрощает замену: не требуется отдельно выпрессовывать и запрессовывать подшипники, достаточно установить узел в бак. Деталь рассчитана под подшипники 6203 и 6204, сальник 25×47×8/11,5 и вал длиной 71 мм (в ряде источников указывается 67 мм). Применяется в стиральных машинах Indesit, Ariston и Whirlpool с фронтальной загрузкой, рассчитанных на отжим 600/800 об/мин. Своевременная замена узла предотвращает разрушение барабанного узла, биение и дорогостоящий ремонт бака в сборе.

2. Назначение и применение
Узел «крестовина + суппорт» является опорой внутреннего барабана. Крестовина фиксирует барабан на валу и передаёт крутящий момент, а суппорт с подшипниковым блоком обеспечивает плавное вращение вала. Замена узла требуется при появлении люфта вала, коррозии или трещин на крестовине, а также при износе подшипников и сальника. Применяется в стиральных машинах с фронтальной загрузкой, где конструктивно предусмотрен данный тип опорного узла.

3. Основные характеристики
Параметр    Значение
Тип детали    Крестовина барабана с суппортом в сборе (опорный узел)
Артикул    037028
Бренд    Indesit (применяется также в Ariston, Whirlpool)
Производитель    EBI
Код производителя    COD.014 (cod014)
Подшипники    6203 (17×40×12) и 6204 (20×47×14)
Сальник    25×47×8/11,5 мм
Диаметр втулки под сальник    25 мм (в ряде источников — 20 мм; расхождение)
Длина вала    71 мм (в ряде источников — 67 мм; расхождение)
Высота суппорта    69 мм
Посадка подшипника у барабана    20 мм
Посадка подшипника у шкива    17 мм
Крепление к барабану    3 отверстия
Скоростной режим    600/800 об/мин
Расхождения источников по размерам: длина вала указывается как 71 мм и 67 мм; диаметр втулки под сальник — 25 мм и 20 мм. Это расхождения каталогов и партий, а не взаимозаменяемые исполнения; перед заказом необходимо сверить посадочные размеры с демонтированным узлом.

Совместимые бренды: Indesit, Ariston, Whirlpool.

Альтернативные коды (подтверждённые): 036058, 038453, 089734, cod055, 038452, 046971, cod056, C00037028, C00046971, C00143826, 041548, 143826, 75IT049, EBI065, SPD001ID, IT5807, 88346600.

Основной артикул 037028 в списке аналогов не дублируется. Внутренние коды магазинов и сайтов в карточку не включены.

4. Признаки неисправности
Стук и скрежет при вращении барабана, усиливающиеся на отжиме.

Люфт барабана рукой при выключенной машине.

Биение барабана и сильная вибрация корпуса на 600–800 об/мин.

Нарастающий гул или металлический скрип, указывающий на разрушение подшипникового узла.

Ржавые подтёки на белье после стирки — следствие коррозии крестовины и разрушения сальника.

Протечки из-за износа сальника.

Эксплуатация с неисправным узлом опасна тем, что разрушение подшипников и крестовины приводит к заклиниванию барабана, повреждению вала двигателя и электроники, а также к разгерметизации бака и протечкам.

5. Полный список совместимых моделей (подтверждённые)
Совместимость подтверждена для следующих моделей Indesit и Ariston (список не является исчерпывающим; применимость уточняется по сервисному номеру или маркировке на баке):

Indesit: W 410 BI, W 421 BI, W 401 WF (*) O, W 421 XI, W 446 XI, MISSI W 40 WI, LIMPIA, LIMPIA 2 I, WN 450 SI, WN 460 SI, WN 461X SI, WN 480X WI, SN 466X SI, SN 486X WI, LIMPIA 3 INOX, MISSW622XI, MISSI W 60 WI, WN 690X WI, SN 696X WI, MISSIWD0WI, WDN 2090X WI, L 415, L 418 X, L 620 X, EXPERTE40X, W 610 G, WN 860 WG, WN 1090 WG, WN 1190 WG, WN 1190 BG, WN 1290 WG, WN 1290 BG, WN 860 BG, WN 961 BR, WN 1191 BR, WN 1291 WR, WN 865 WG, WN 1095 WG, WDN 2190 WG, WDN 2190 BG, WDN 960 WG, WDN 960 BG, W 820 WD, WDN 2191 WR, W 422 WE, W 1030 XD, W 1030 XD/P, WN 660 BE, WN 460 WO, WN 490 X WO, WN 660 WO, WN 1090 X WO, WN 1190 X WO, WDN 2290 X WO, WDN 2090 X WO, W 402 WO, W 400 F, WD 1001 BF, W 421 WF, W 821 XD, W 1020 XN, WA 401, ELECT 601, ELECT 801, WA 1020, WA 1210 X, WN 1090 WF, WN 890 WF, W 1042 BF, 2587, W 411 EF, W 810 WF, W 600 WF, W 412 WF, W 405 F, MISSW623F, W 620 EF, WN 860 WF, WN 460 WF, MISSIWD825WF, MISSIWD1025WF, WD 821 WF, WDN 2090 WF, WDN 865 WF, L 1523 (FAR), 3587, WD 1001 XD, W 820 XH, W 820 XN, W 822 XD, W 1200 WD, W 821 BB, WN 1062 X W SK, W 624 XJ, ELDI WA 801, W 421 XN, W 621 BE, LIMPIA INOX, LIMPIA EY, W 420 H, W 620 XH, W 621 XZ, W 820 WB, W 820 BB, WN 660 W SK, WN 860 W SK, L 1591 (FAR), WN 450 SJ, WN 460 SJ, WDN 860 WSK, WDN2060X WSKCONV, WDN 2062 X WSK, WN 1061X WSK CONV, WN 460 WH.

Ariston: LIMPIA, LIMPIA 2 I, LIMPIA 3 INOX, MISSI W 40 WI, MISSI W 60 WI, MISSW622XI, MISSW623F и другие совместимые модели.

Подтверждённых моделей других брендов, кроме Whirlpool (совместимость на уровне бренда), в проверенных источниках не найдено.

6. Важно
Проверьте артикул и размеры. Перед заказом сверьте маркировку на демонтированном узле и посадочные размеры вала, втулки под сальник и отверстий крепления. Расхождения по длине вала (71/67 мм) и диаметру втулки под сальник (25/20 мм) требуют обязательной сверки с вашей деталью.

Комплектация. Узел поставляется в сборе (крестовина + суппорт). Подшипники и сальник могут входить в комплект или приобретаться отдельно — уточняйте у продавца. Крепёж (болты) в комплект не входит.

Замена подшипников и сальника. Если подшипники и сальник не входят в комплект, при установке нового узла обязательно используйте новые подшипники 6203/6204 и сальник 25×47×8/11,5. Старый сальник с коррозией быстро выведет из строя новый узел.

Тип бака. В машинах с неразборным баком замена узла требует распила бака и последующей герметизации либо замены бака в сборе. Учитывайте это при планировании ремонта.

Равномерная затяжка. Крепёж затягивается по диагонали, чтобы избежать перекоса узла, биения барабана и протечек.

7. Рекомендации по установке
Обесточьте машину и перекройте подачу воды.

Снимите верхнюю и заднюю панели, отсоедините провода и патрубки, извлеките бак с барабаном.

Демонтируйте шкив и открутите болт крепления шкива.

Разъедините бак (если конструкция разборная). Для неразборного бака — аккуратно распилите по технологическому шву.

Удалите старый узел, очистите посадочные поверхности от коррозии и загрязнений.

Установите новый узел в сборе (при необходимости — с новыми подшипниками и сальником).

Затяните крепёж узла равномерно по диагонали, без перекоса.

Соберите узел в обратном порядке; при распиле бака — герметизируйте шов, установите шкив и все снятые элементы.

Проверьте барабан вручную — вращение должно быть плавным, без люфта и заеданий.

Выполните тестовый запуск без белья на 600 и 800 об/мин, проверьте отсутствие посторонних звуков, вибрации и протечек.
