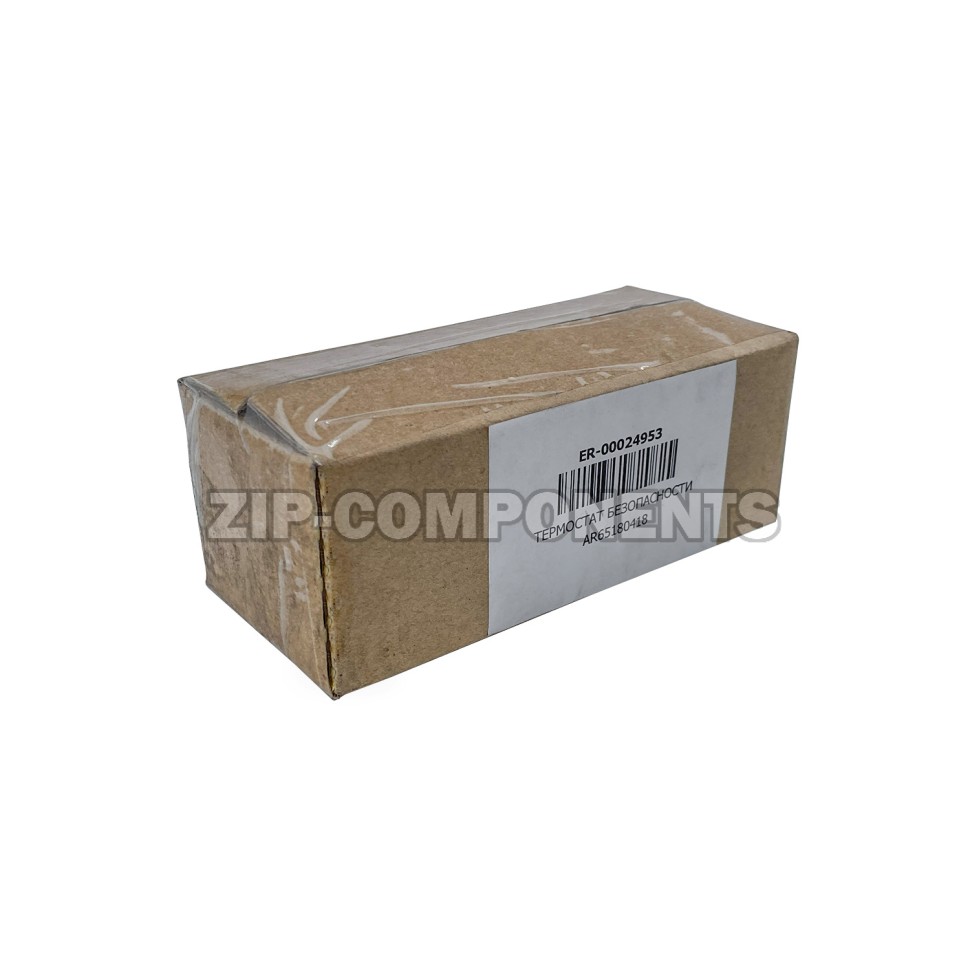

Термостат безопасности для водонагревателя Ariston 65180418 Оригинал

Термостат безопасности для водонагревателя Ariston 65180418 Оригинал - компонент для водонагревателей, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором термостаты, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам термостаты по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для водонагревателей и можем предложить более выгодную цену на такой товар, как - термостат безопасности для водонагревателя ariston 65180418 оригинал, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Термостат безопасности для водонагревателя Ariston 65180418 Оригинал

1. Краткое описание
Термостат безопасности для водонагревателя Ariston 65180418

Оригинальный капиллярный защитный термостат для водонагревателей Ariston серий LEXIS, JOVIS и SHUTTLE. Обеспечивает аварийное отключение питания нагревательного элемента при превышении температуры воды выше 95°C. Тип термостата: SPC-F (также маркируется как WY-S). Производитель: Thermowatt (Италия). Оригинальный код детали: 65180418. Коды взаимозаменяемых аналогов: 181419, 181505, 65150785. Термостат оборудован ручным взводом (ручной возврат после срабатывания), двухполюсной аварийной защитой и четырьмя клеммами типа FASTON 6,3 мм.

2. Назначение и применение
Термостат безопасности (защитный, аварийный термостат) — дополнительный температурный предохранитель, который устанавливается в водонагревателе вместе с основным регулировочным термостатом. Выполняет следующие функции:

Аварийное отключение нагрева — при выходе из строя основного регулировочного термостата и неконтролируемом росте температуры воды термостат безопасности размыкает электрическую цепь, прекращая подачу питания на ТЭН;
Защита от вскипания воды — срабатывает при достижении температуры 95°C, предотвращая закипание воды в баке и associated с этим опасные последствия (избыточное давление, разрушение бака, ожоги);
Двухполюсное размыкание — отключает одновременно фазный и нулевой провода, обеспечивая полную гальваническую развязку ТЭНа от сети;
Ручной возврат — после срабатывания термостат не возвращается в исходное положение автоматически; для возобновления работы необходимо вручную нажать кнопку взвода, что заставляет пользователя проверить состояние водонагревателя перед повторным запуском.
Деталь применяется в электрических накопительных водонагревателях Ariston с баком из нержавеющей стали серий LEXIS, JOVIS и SHUTTLE (SHT). Устанавливается в посадочное отверстие ТЭНа рядом с регулировочным термостатом.

3. Основные характеристики
Параметр    Значение
Тип    Капиллярный защитный (аварийный) термостат
Тип компонента    SPC-F / WY-S
Температура срабатывания    95°C
Номинальное напряжение    250 В (перем. ток)
Максимальная сила тока    20 А
Тип размыкания    Двухполюсное (одновременно фаза и ноль)
Тип возврата    Ручной (кнопка взвода)
Количество клемм    4 шт.
Тип клемм    FASTON 6,3 мм
Длина капилляра    500 мм
Принцип действия    Объёмное расширение жидкости в капилляре
Бренд    Ariston
Производитель    Thermowatt (Италия)
Оригинальный код    65180418
Коды аналогов    181419, 181505, 65150785, 100316, 66138
Класс температуры    T100
Вес    ~58 г
Совместимые бренды    Ariston, Hotpoint-Ariston, Thermex, Electrolux, Polaris, Zanussi
4. Признаки неисправности
Термостат безопасности может нуждаться в замене, если водонагреватель:

Не нагревает воду — ТЭН не включается, индикатор нагрева не загорается. При этом основной регулировочный термостат и ТЭН исправны — причина в сработавшем (или вышедшем из строя) термостате безопасности;
Кнопка взвода не фиксируется — при попытке нажать кнопку ручного возврата она сразу отскакивает обратно, что означает необратимое срабатывание или механический износ термостата;
Вода перегревается, кипит — термостат безопасности не срабатывает при превышении 95°C из-за залипания контактов (опасная неисправность, требует немедленной замены);
Срабатывает УЗО — внутреннее замыкание в термостате вызывает отключение защитной автоматики;
Характерный запах горелого пластика — оплавление корпуса термостата из-за перегрева контактов;
Видимые следы прогара или оплавления клемм и контактов при визуальном осмотре;
Ошибка на дисплее — на моделях SHT-EL с электронным управлением появляется код ошибки E4 (температура свыше 90°C), что может указывать на неисправность термостата безопасности, не предотвратившего перегрев.
Внимание: аналогичные симптомы могут вызывать неисправности основного регулировочного термостата, ТЭНа или электронного модуля управления. Перед заменой рекомендуется проверить все элементы цепи управления.

5. Полный список совместимых моделей
Термостат безопасности 65180418 совместим со следующими моделями водонагревателей Ariston:

Серия LEXIS (нержавеющая сталь, плоский корпус, электронное управление)

Модель    Индустриальный код    Объём    Мощность    Особенности
Ariston LEXIS 50    3626309    50 л (2 × 25 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Ariston LEXIS 80    3626310    80 л (2 × 40 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Ariston LEXIS 100    3626311    100 л (2 × 50 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Серия JOVIS (нержавеющая сталь, плоский корпус, электронное управление)

Модель    Индустриальный код    Объём    Мощность    Особенности
Ariston JOVIS 50    3626312    50 л (2 × 25 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Ariston JOVIS 80    3626313    80 л (2 × 40 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Ariston JOVIS 100    3626314    100 л (2 × 50 л)    1,2 / 2,0 кВт    Вертикальный, два бака
Серия SHUTTLE / SHT (нержавеющая сталь, плоский корпус, механическое управление)

Модель    Индустриальный код    Объём    Мощность    Особенности
Ariston SHT 30 V    3605057    30 л    1,0 / 2,5 кВт    Вертикальный
Ariston SHT 50 V    3605058    50 л    1,0 / 2,5 кВт    Вертикальный
Ariston SHT 80 V    3605059    80 л    1,0 / 2,5 кВт    Вертикальный
Ariston SHT 100 V    3605060    100 л    1,0 / 2,5 кВт    Вертикальный
Ariston SHT 30 H    3605061    30 л    1,0 / 2,5 кВт    Горизонтальный
Ariston SHT 50 H    3605062    50 л    1,0 / 2,5 кВт    Горизонтальный
Ariston SHT 80 H    3605063    80 л    1,0 / 2,5 кВт    Горизонтальный
Ariston SHT 100 H    3605064    100 л    1,0 / 2,5 кВт    Горизонтальный
Серия SHUTTLE ELECTRONIC / SHT-EL (нержавеющая сталь, плоский корпус, электронное управление)

Модель    Индустриальный код    Объём    Мощность    Особенности
Ariston SHT-EL 30 V    3605065    30 л    1,0 / 2,5 кВт    Вертикальный, дисплей
Ariston SHT-EL 50 V    3605066    50 л    1,0 / 2,5 кВт    Вертикальный, дисплей
Ariston SHT-EL 80 V    3605067    80 л    1,0 / 2,5 кВт    Вертикальный, дисплей
Ariston SHT-EL 100 V    3605068    100 л    1,0 / 2,5 кВт    Вертикальный, дисплей
Ariston SHT-EL 30 H    3605069    30 л    1,0 / 2,5 кВт    Горизонтальный, дисплей
Ariston SHT-EL 50 H    3605070    50 л    1,0 / 2,5 кВт    Горизонтальный, дисплей
Ariston SHT-EL 80 H    3605071    80 л    1,0 / 2,5 кВт    Горизонтальный, дисплей
Ariston SHT-EL 100 H    3605072    100 л    1,0 / 2,5 кВт    Горизонтальный, дисплей
Серия NTS FLAT PW (под марками Regent, Superlux, FAIS, Simat)

Модель    Индустриальный код    Объём    Особенности
NTS FLAT PW 30 V (RE)    3626007    30 л    Вертикальный
NTS FLAT PW 50 V (RE)    3626008    50 л    Вертикальный
NTS FLAT PW 80 V (RE)    3626009    80 л    Вертикальный
NTS FLAT PW 100 V (RE)    3626010    100 л    Вертикальный
6. Важно
Термостат 65180418 (SPC-F, 95°C) является оригинальной деталью для водонагревателей Ariston серий LEXIS и JOVIS. Для серий SHT и NTS FLAT PW официальным кодом защитного термостата указан 65150785 (105°C) — однако 65180418 может использоваться как взаимозаменяемый аналог (95°C вместо 105°C обеспечивает срабатывание при более низкой температуре, что безопаснее).
Перед заказом сравните тип и маркировку старого термостата: на корпусе должно быть выдавлено «TYPE SPC-F T90 20A 250V THERMOWATT MADE IN ITALY» и наклейка «181419 SPC-F 95C».
Термостат 65180418 имеет ручной возврат — после срабатывания его необходимо взвести вручную кнопкой. Термостаты с автоматическим возвратом (например, тип WY-77) не являются полноценной заменой.
Не путайте с регулировочным термостатом 65150779 (TBR, 70°C) — он поддерживает заданную температуру, а 65180418 является аварийным предохранителем на 95°C. Оба термостата устанавливаются в паре.
При замене термостата безопасности обязательно проверьте состояние регулировочного термостата, ТЭНа и магниевого анода — срабатывание защитного термостата часто указывает на неисправность основного.
Список совместимых моделей не является исчерпывающим — термостат может подходить и к другим моделям Ariston при совпадении типа (SPC-F / WY-S), температуры срабатывания (95°C), номинального тока (20 А) и типа клемм (FASTON 6,3 мм).
Высокое напряжение! Работы проводятся при полностью обесточенном водонагревателе.
7. Рекомендации по установке
Отключите водонагреватель от электросети. Выньте вилку из розетки и убедитесь в отсутствии напряжения.
Перекройте подачу холодной воды в водонагреватель. Закройте впускной кран на подводящей трубе.
Слейте воду из бака. Откройте горячий кран на смесителе для подачи воздуха, затем откройте сливной кран и дождитесь полного опорожнения. Для моделей LEXIS и JOVIS с двойным баком — убедитесь, что оба бака опорожнены.
Снимите нижнюю пластиковую крышку водонагревателя. Открутите крепёжные винты и аккуратно снимите кожух.
Сфотографируйте расположение проводов перед отключением — это поможет правильно подключить всё при сборке. Запомните, какие провода идут к термостату безопасности (обычно фаза и ноль — 4 провода на 4 клеммы).
Отсоедините провода от старого термостата безопасности. Потяните за клеммы, а не за провода, чтобы не повредить проводку.
Извлеките старый термостат. Аккуратно вытащите капиллярный датчик из посадочного отверстия ТЭНа и снимите термостат с крепления.
Осмотрите посадочное отверстие ТЭНа. При наличии следов коррозии или накипи очистите поверхность.
Проверьте состояние регулировочного термостата (65150779) и ТЭНа. Если регулировочный термостат заклинил в замкнутом положении — замените его одновременно с термостатом безопасности, иначе новый защитный термостат снова сработает.
Установите новый термостат 65180418 в посадочное отверстие ТЭНа. Убедитесь, что капиллярный датчик полностью вставлен и термостат надёжно зафиксирован в креплении.
Подключите провода в соответствии с ранее сделанным фото. Соблюдайте правильное подключение фазы и ноля на соответствующие клеммы.
Нажмите кнопку взвода на новом термостате — должен раздаться характерный щелчок, подтверждающий, что термостат находится в рабочем (взведённом) положении.
Установите пластиковую крышку на место и закрепите винтами.
Заполните бак водой. Откройте подачу холодной воды, откройте горячий кран на смесителе — когда пойдёт вода без воздуха, бак заполнен.
Проверьте герметичность в зоне установки термостата и ТЭНа.
Подключите водонагреватель к электросети только после полного заполнения бака водой. Включение без воды приведёт к перегоранию ТЭНа и срабатыванию термостата безопасности.
Проверьте работоспособность. Установите среднюю температуру (50–60°C) и включите нагрев. Через 15–20 минут проверьте, что вода начала нагреваться. Проверьте кнопку взвода термостата безопасности — она должна оставаться нажатой.
Если водонагреватель не нагревает воду или термостат безопасности снова срабатывает — проверьте исправность регулировочного термостата, ТЭНа и электронного модуля (для моделей SHT-EL). При невозможности самостоятельной диагностики обратитесь к специалисту.
